Részecskegyorsítók jelenthetik a chipgyártás jövőjét
A modern digitális világ alapját a félvezetők jelentik. A felhőszolgáltatások, az adatközpontok, az MI modellek, az okostelefonok és az autóipari rendszerek mind egyetlen kulcstechnológiára épülnek: a mikrochipekre. Ezek a chipek pedig egy olyan gyártási folyamat eredményei, amely a világ legösszetettebb ipari berendezéseit igényli. Az iparág ma már a fizika és a mérnöki tudományok határait feszegeti azért, hogy a következő generációs chipek még kisebbek, gyorsabbak és energiahatékonyabbak legyenek.
A chipgyártás egyik legfontosabb lépése a litográfia, vagyis az a folyamat, amely során az áramkörök mintázata rákerül a szilícium ostyákra. A legfejlettebb litográfiai rendszerek ma extrém ultraibolya fényt használó berendezések. Ezek a gépek olyan apró tranzisztorokat képesek létrehozni, amelyek mérete körülbelül tízezerszer kisebb egy emberi hajszálnál, nagyjából egy apró vírus átmérőjének felelnek meg. A technológia csúcsát jelenleg egyetlen vállalat képviseli. A holland ASML olyan extrém ultraibolya litográfiai rendszereket gyárt, amelyek nélkül a világ legfejlettebb chipei nem lennének előállíthatók. Ezek a gépek nem egyszerű ipari berendezések. Méretük egy emeletes buszhoz hasonlítható, tömegük pedig elérheti a 100-150 tonnát. Egyetlen ilyen rendszer ára több százmillió dollár.
A működésük azonban még lenyűgözőbb, mint a méretük. A gép egy vákuumkamrában dolgozik, ahol másodpercenként 60 ezer apró óncseppet lőnek ki. Ezek a cseppek körülbelül 100 méter per másodperces sebességgel haladnak. Mindegyiket nagy pontosságú lézerek találják el három egymást követő impulzussal. Az első lézerlapítja az óncseppet, a második kissé szétteríti, a harmadik pedig hatalmas energiával plazmává alakítja. Az így létrejövő plazma körülbelül 220 ezer Celsius-fokos hőmérsékletet ér el, ami mintegy negyvenszer forróbb a Nap felszínénél. A folyamat fizikája egy miniatűr szupernóva robbanásához hasonlítható. Az így keletkező extrém ultraibolya fény azután egy rendkívül precíz tükörrendszeren halad keresztül. Ezek a tükrök a fényt egy úgynevezett maszkra irányítják, amely a chip áramköri mintázatának tervrajzát tartalmazza. A fény ezt a mintát vetíti rá a szilícium ostyára, ahol a tranzisztorok és vezetékek struktúrája kialakul.
A rendszer egyik legnagyobb mérnöki bravúrja a tükrök pontossága. Ezek felületének hibája legfeljebb néhány atomnyi eltérést tartalmazhat. Ha egy ilyen tükröt bolygó méretűre nagyítanánk, a legnagyobb felületi egyenetlenség mindössze egy-két milliméter magas lenne. A tükrök gyártásáért egy német optikai vállalat, a Zeiss felel, amely évtizedek óta fejleszti ezt a technológiát.
A chipgyártás fejlődését több mint fél évszázada egy empirikus szabály írja le, amelyet Moore törvényeként ismerünk. Gordon Moore, az Intel társalapítója még az 1960-as években figyelte meg, hogy nagyjából másfél-két évente megduplázódik az egy chipen elhelyezhető tranzisztorok száma, miközben az energiafogyasztás nagyjából változatlan marad. Ez a tendencia tette lehetővé a számítástechnika robbanásszerű fejlődését. A modern chipekben már több százmilliárd tranzisztor található. Egy csúcskategóriás grafikus processzor például százmilliárd körüli tranzisztort tartalmaz. A mérnökök azonban még ennél is tovább szeretnének lépni. A következő generációs rendszerek célja akár az ezermilliárd tranzisztoros chipek megvalósítása.
A tranzisztorok méretének csökkentése azért kulcsfontosságú, mert ez az egyik leghatékonyabb módja a számítási teljesítmény növelésének. Bár számos más módszer is létezik a teljesítmény javítására, a kisebb tranzisztorok általában gyorsabb és energiatakarékosabb processzorokat eredményeznek. A litográfia felbontását két alapvető fizikai tényező határozza meg. Az egyik a használt fény hullámhossza, a másik az úgynevezett numerikus apertúra, amely a fényt fókuszáló optikai rendszer hatékonyságát jelzi. Minél rövidebb a hullámhossz és minél nagyobb a numerikus apertúra, annál kisebb struktúrákat lehet létrehozni a szilícium felületén.
A jelenlegi extrém ultraibolya litográfiai rendszerek 13,5 nanométer hullámhosszú fényt használnak. Ez lehetővé teszi, hogy körülbelül 8 nanométeres méretű struktúrákat hozzanak létre. A következő generációs gépek egyik fejlesztési iránya a numerikus apertúra növelése. Az első EUV rendszerek 0,33-as numerikus apertúrával működtek, a legújabb modellek már 0,55 körül járnak, a jövőben pedig akár 0,75 körüli érték is elérhető lehet. Ez azonban komoly mérnöki kihívásokat jelent. A nagyobb numerikus apertúra nagyobb optikai elemeket igényel. Amikor az iparág 0,33-ról 0,55-re növelte ezt az értéket, a tükrök mérete megduplázódott, tömegük pedig tízszeresére nőtt. A gépek már most is hatalmasak, ezért a további méretnövekedés gazdasági és műszaki korlátokba ütközhet.

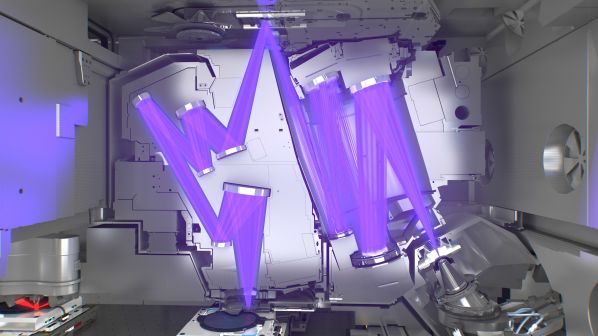

A másik probléma az energia. Az extrém ultraibolya fény nagyon könnyen elnyelődik. A litográfiai rendszerben a fény több mint egy tucat tükörről verődik vissza, és minden egyes visszaverődés körülbelül 30 százalékos energiaveszteséggel jár. Mire a fotonok elérik a szilícium ostyát, az eredeti energia kevesebb mint két százaléka marad meg. Ez az oka annak, hogy egyre több kutató keresi a radikálisan új megoldásokat. Az egyik legérdekesebb elképzelés a részecskegyorsítók bevonása a chipgyártásba.

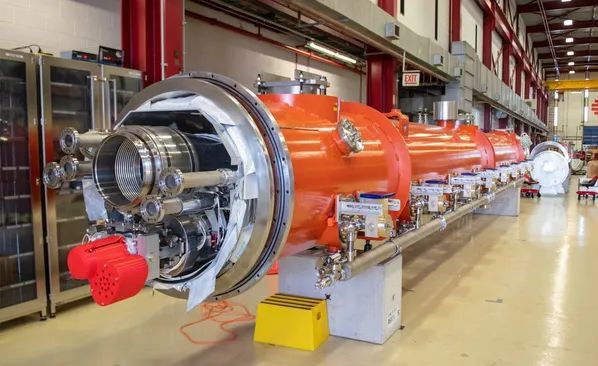

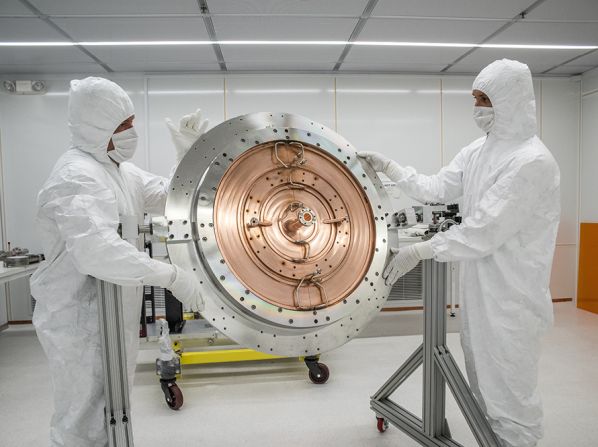

Egy amerikai startup, az xLight egy olyan rendszert fejleszt, amely a litográfiai fényt szabad elektronlézer segítségével állítja elő. A koncepció alapja egy körülbelül száz méter hosszú lineáris részecskegyorsító, amelyet a föld alatt helyeznek el a stabil hőmérséklet és rezgéscsillapítás érdekében. A rendszer elektroncsomagokat gyorsít közel fénysebességre szupravezető rádiófrekvenciás gyorsítókamrák segítségével. Az elektronok ezután speciális mágneses szerkezeteken, úgynevezett undulátorokon haladnak keresztül. A mágneses mezők hatására az elektronok hullámzó mozgást végeznek, amelynek következtében fényt bocsátanak ki. A kibocsátott sugárzás hullámhossza a mágneses struktúra paramétereivel szabályozható, így a rendszer rugalmasan képes különböző hullámhosszakat előállítani.
Az egyik legnagyobb előnye az energia-visszanyeréses gyorsítóarchitektúra. A gyorsítás során befektetett energia több mint 99 százalékát visszanyerik, ami jelentősen csökkenti az elektromos fogyasztást. A jelenlegi plazmaalapú EUV fényforrások nagyjából egy megawatt teljesítményt igényelnek egyetlen litográfiai rendszer kiszolgálásához. Az xLight koncepciója szerint egy kilenc megawattos gyorsító akár tizenhat litográfiai gépet is elláthat fényforrással. A vállalat üzleti modellje is eltér a hagyományos megközelítéstől. A cél egy központi fényforrás létrehozása, amely több chipgyárat szolgál ki. A rendszer lényegében közműként működne, hasonlóan az elektromos hálózathoz. A gyártók nem saját fényforrást vásárolnának, hanem szolgáltatásként fizetnének a felhasznált fotonokért. A koncepciót a vállalat "light as a service"-nek nevezi.
Ha a megoldás működőképessé válik, az egyik legnagyobb előnye az lehet, hogy a hullámhossz viszonylag egyszerűen állítható. Ez lehetővé teheti a jelenlegi 13,5 nanométeres EUV tartománynál rövidebb hullámhosszok használatát, ami még kisebb tranzisztorok gyártását tenné lehetővé. A technológia azonban még nem bizonyított ipari környezetben. A félvezetőgyártás rendkívül konzervatív iparág, ahol egy új megoldás bevezetése gyakran évtizedekig tart. A technikai kihívások mellett az iparági ökoszisztémába való beillesztés is komoly akadály. .
A chipgyártás jövője ráadásul geopolitikai kérdéssé is vált. Az Egyesült Államok 2019 óta korlátozza az EUV litográfiai rendszerek exportját Kínába. Ennek következtében a kínai félvezetőipar jelenleg mintegy 10-15 évvel maradhat el a nyugati technológiai szinttől. A lemaradás oka nem csupán a litográfiai gépek hiánya. Az ASML rendszere mögött egy rendkívül összetett beszállítói hálózat áll. A kulcsfontosságú optikai elemeket például a Zeiss gyártja, a lézerrendszerekhez pedig más speciális európai beszállítók járulnak hozzá. Egy ilyen ipari ökoszisztéma újraépítése önmagában is hatalmas feladat. .
A félvezetőipar története azonban azt mutatja, hogy a látszólag lehetetlen ötletek gyakran megvalósulnak. Néhány évtizeddel ezelőtt az is merész elképzelésnek tűnt, hogy másodpercenként több tízezer óncsepp plazmává alakításával lehet fényt előállítani a chipgyártáshoz. Ma ez az iparág mindennapi működésének része. Az MI korszakában a számítási teljesítmény iránti igény robbanásszerűen növekszik. A következő generációs chipek fejlesztése ezért nem csupán technológiai kérdés, hanem a globális digitális infrastruktúra egyik legfontosabb alapfeltétele.
